Taśmy hamulcowe- blacha z okładziną
Blacha: sprężynowa gat. 50Hf (atest), grubość 1-4mm.
Materiał cierny: okładzina ryflowana (na siatce) JP402T, taśma elastyczna JB409.
Wykonanie: okładzina nitowana; nitowana i klejona.
Końce taśmy proste lub wygięte do środka okręgu.

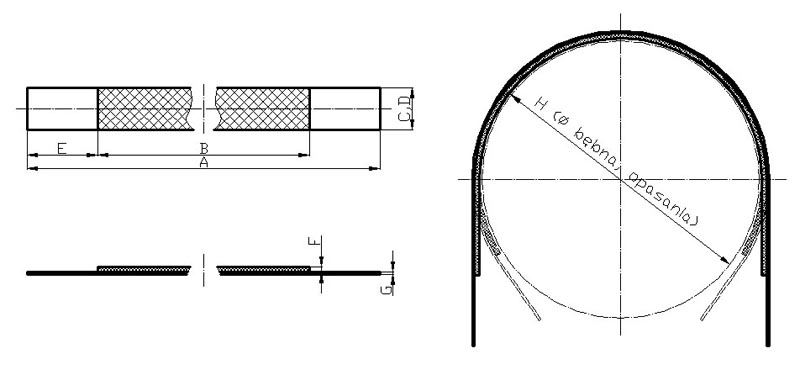

Wymiary:
A – długość blachy
B – długość okładziny
C – szerokość blachy
D – szerokość okładziny
E – odległość od końca blachy
F – grubość okładziny
G – grubość blachy
H – średnica bębna, opasania
L.p. Zastosowanie, typ urządzenia
Wymiary:
blacha: A x C x G [mm]
okładzina: B x D x F [mm]
H- średnica bębna (Ø opasania) [mm]
E – odległość od końca blachy
1. Taśma hamulcowa prasy mimośrodowej PMS 160T; maszyny pralniczej
Blacha:1450x80x4
Okł.:1300x80x8
Ø500
Blacha:1500x80x4
Okładzina:1200x80x8
Ø500
Blacha:1470x75x4
Okładzina:1200x75x8
Ø500
Blacha:1450x90x3,5
Okładzina:1000x90x7
Ø430
2.Taśma hamulcowa prasy mimośrodowej PMS 100T typ A, B, E, D ; PMP 63; PMT 63
Blacha:1200x60x3
Okładzina:900x60x8
Ø400
Blacha:1050x60x3
Okładzina:900x60x7
Ø400
Blacha:1000x60x3
Okładzina:900x60x7
Ø350
Blacha:1200x70x3
Okładzina:900x70x7
Ø400
Blacha:1050x70x3
Okładzina:900x70x7
Ø350
Blacha:1050x75x3
Okładzina:900x75x7
Ø400
Blacha:950x75x4
Okładzina:800x75x7
Ø350
3.Taśma hamulcowa prasy mimośrodowej K126; K115; PMS 40 itp.
Blacha:780x70x3
Okładzina:660x70x6
Ø350
Blacha:900x60x3
Okładzina:780x60x6
Ø350
Blacha:770x50x2
Okładzina:600x50x6
Ø250
4.Taśma hamulcowa prasy mimośrodowej 30, 40T; PMP 16A; K2324; PMS25B
Blacha:740x50x1,5-2
Okładzina:600x50x6-7
Ø300
Blacha:580x40x3
Okładzina:480x40x7
Ø200
Blacha:800x30x2-3
Okładzina:700x30x7
Ø300
Blacha:800x40x3
Okładzina:640x40x6
Ø235
5.Taśma hamulcowa prasy mimośrodowej 6,3; 10; 16T; nożyc gilotynowych NG5; „planówka4900”, prasy MPS 16
Blacha:580x40x1,5
Okładzina:480x40x8
Ø200
Blacha:520x60x1
Okładzina:400x60x5
Ø350
Blacha:350x30x1,5
Okładzina:270x30x5
Ø150
Blacha:445x25,4x1
Okładzina:410x25,4x5
Ø146
6.Taśma hamulcowa tokarki (praca w oleju); nawijarki kabla, drutu; małych pras mechanicznych
Blacha:500x14x1,5
Okładzina:315x17x6,5
Ø200
(od. końca 45mm)
Blacha:400x25x1,5-2
Okładzina:200x25x6
Ø120
(od. końca 150mm)
Blacha:300x35x2
Okładzina:200x35x5
Ø100
Blacha:250x45x1,5
Okładzina:160x45x4
Ø100
Blacha:230x8x1
Okładzina:160x8x4
Ø80
Wykonujemy taśmy hamulcowe wg wymiarów, rys. podanych przez klienta.
Taśmy do pras PMS 100 i 160T w podkreślonych wym. mamy dostępne na magazynie.
Pozostałe wymiary lub wg rys. klienta dostępne na zamówienie (termin realizacji 2-3 dni).
