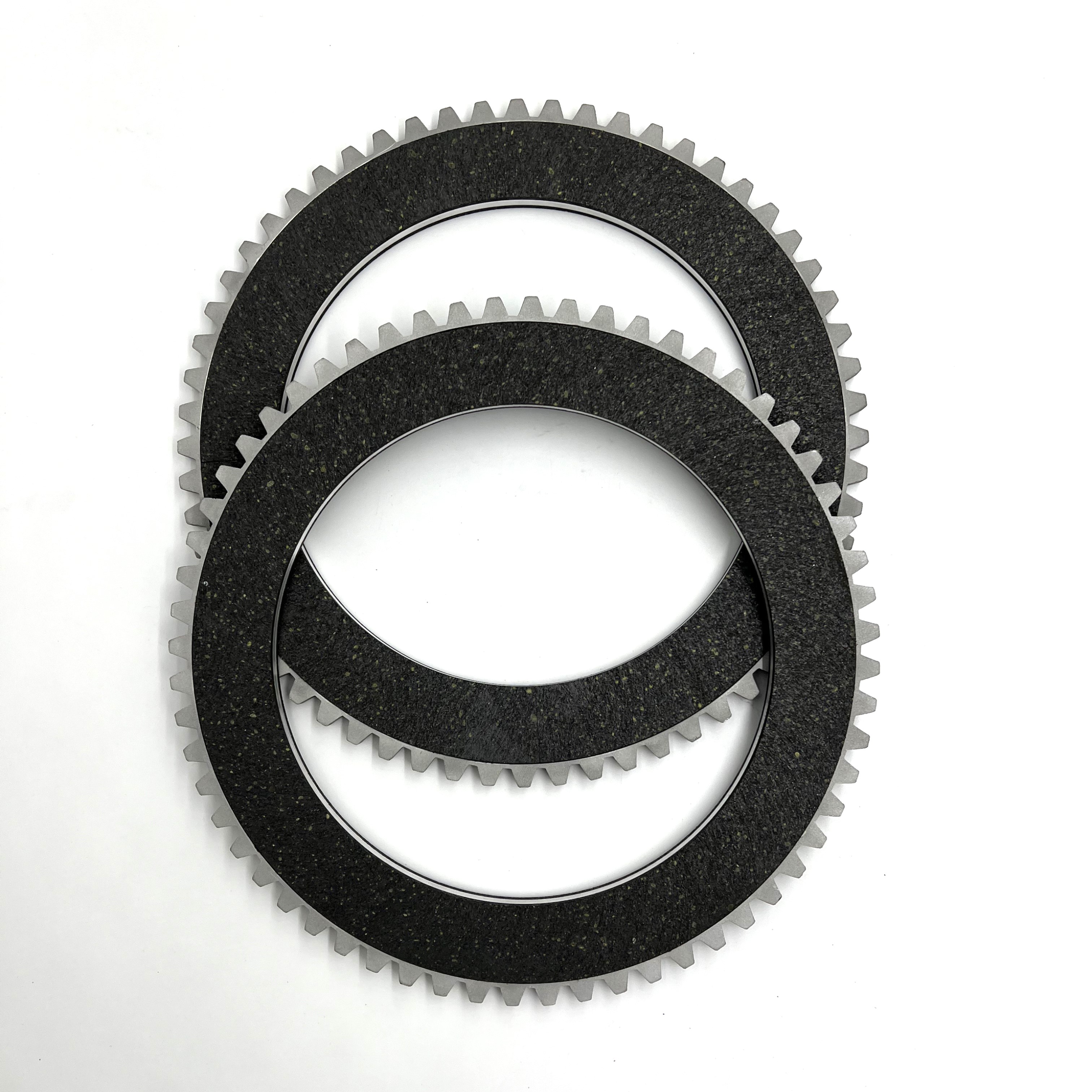

Zębatki cierne
Zębatki cierne wycinamy lub frezujemy maszynami CNC na podstawie:
Kosza (wieńca) współpracującego, rys. technicznego.
Zębatki wykonujemy z materiału JP402T wzmocnione przekładką z aluminium 8-12mm.
Najpopularniesze zębatki do sprzęgieł kruszarek itp.:

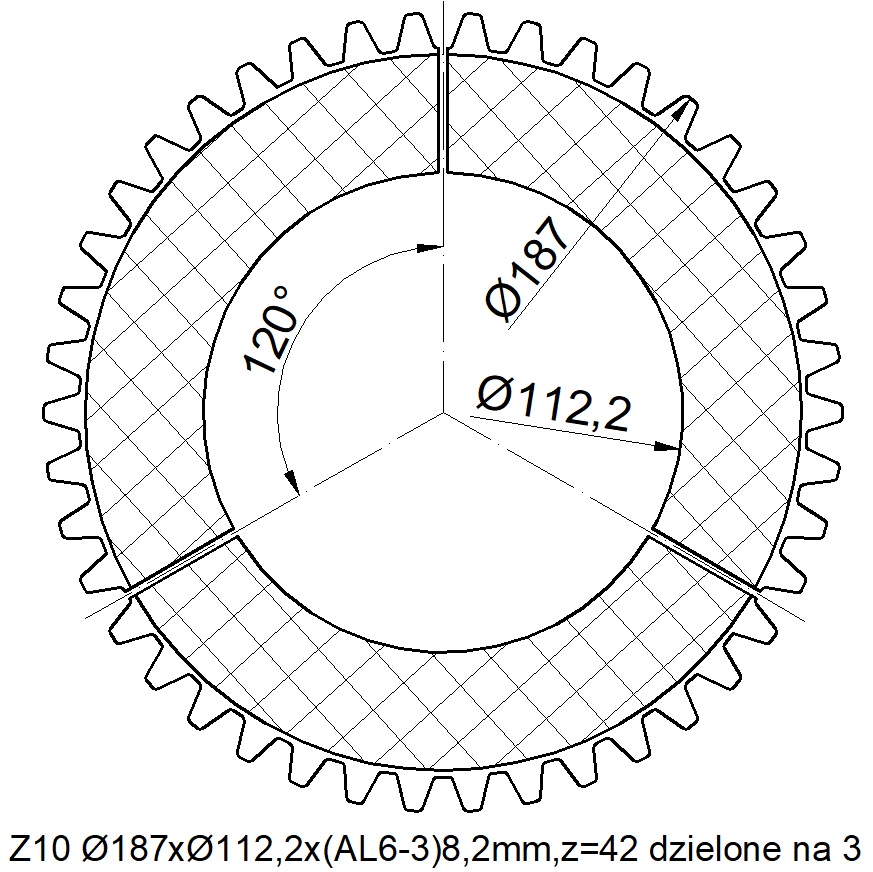

Ø187 x Ø112,2 x 8,2mm; z=42 dzielona na 3
Ø193,5 x Ø134 x 10,5mm; z=48

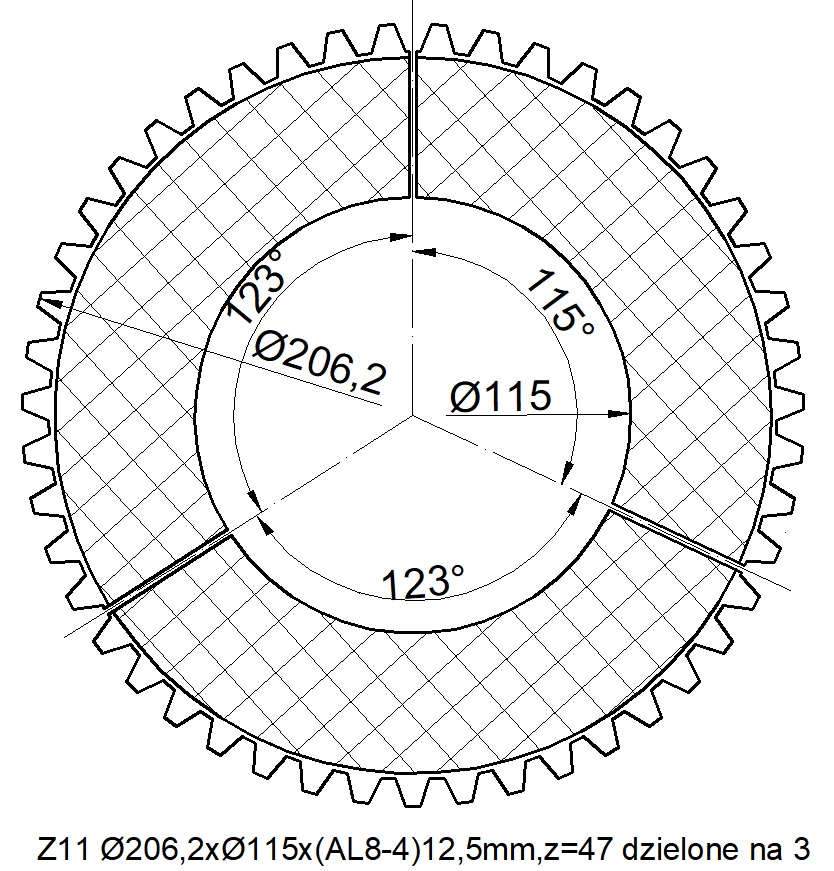

Ø206,2 x Ø115 x 12,5mm; z=47 dzielona na 3
Ø215,6 x Ø144,5 x 10,2mm; z=54
Ø218,2 x Ø147 x 10mm; z=54
Ø220,5 x Ø144,5 x 10,5mm; z=54
Ø221 x Ø136,3 x 11,4mm; z=51
Ø221 x Ø141 x 11,5mm; z=54
Ø224,7 x Ø145 x 11,5mm; z=54
Ø264,3 x Ø200,3 x 12mm; z=66
Ø266,2 x Ø201 x 12mm; z=66
Ø267,8 x Ø197 x 15mm; z=66
Ø269,6 x Ø202 x 12mm; z=66

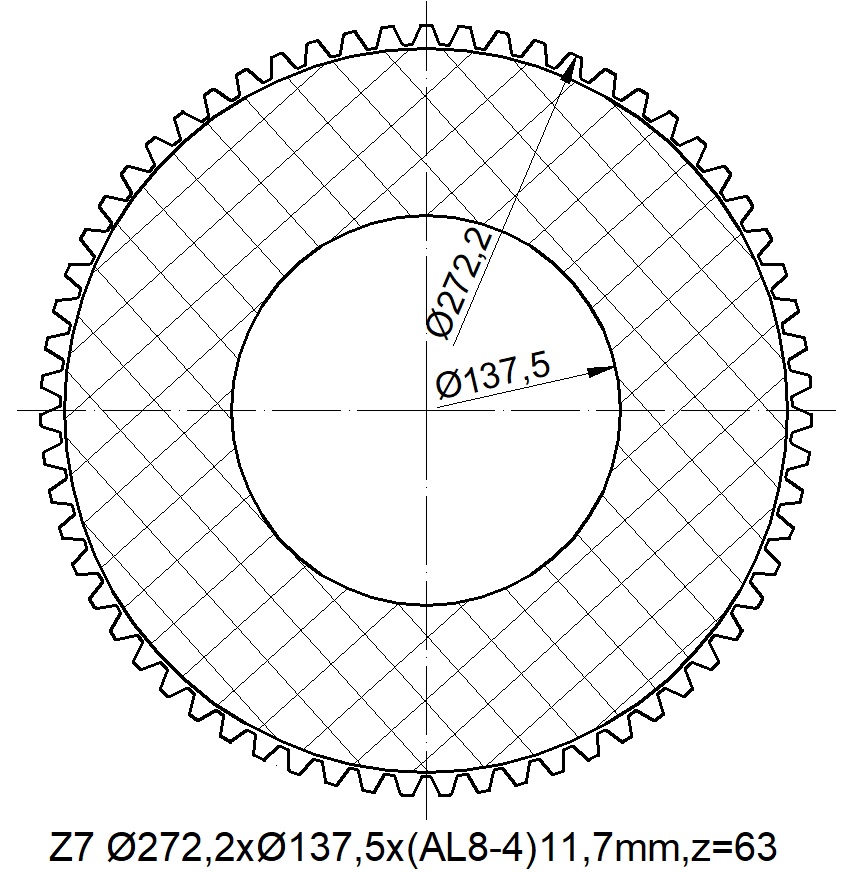

Ø272,2 x Ø137,5 x 11,7mm; z=63

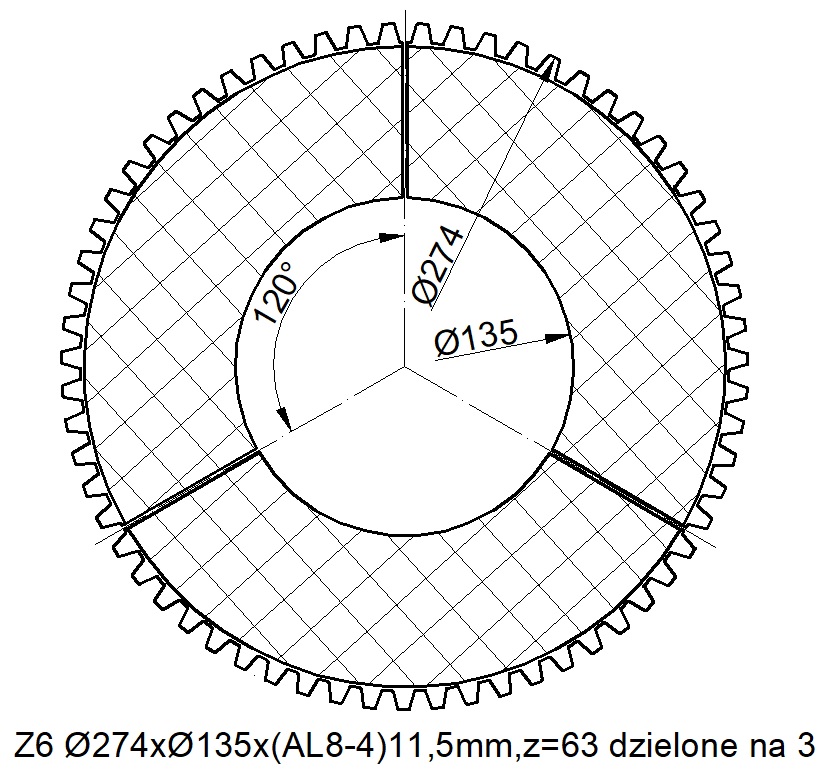

Ø274 x Ø135 x 10mm; z=63
Ø274 x Ø135 x 14mm; z=63
Ø274 x Ø160 x 13mm; z=63
Ø294 x Ø203 x 11,5mm; z=68
Ø299,4 x Ø220,6 x 12mm; z=60
Ø304,2 x Ø215 x 12mm; z=60

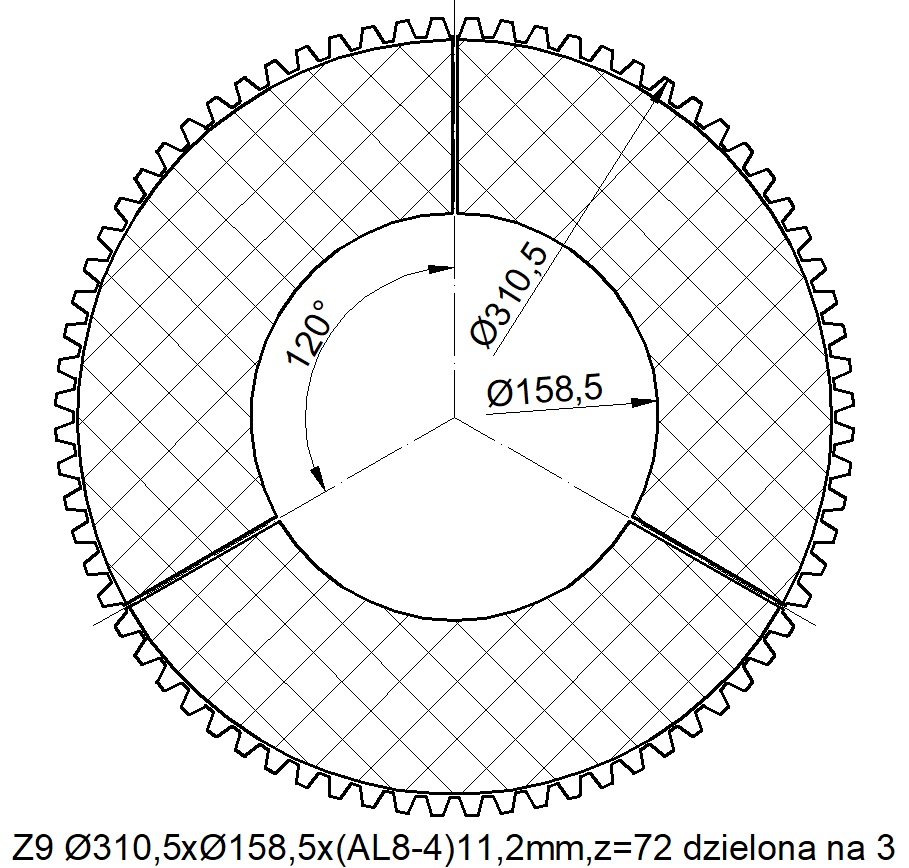

Ø310,5 x Ø158,5 x 11,2mm; z=72

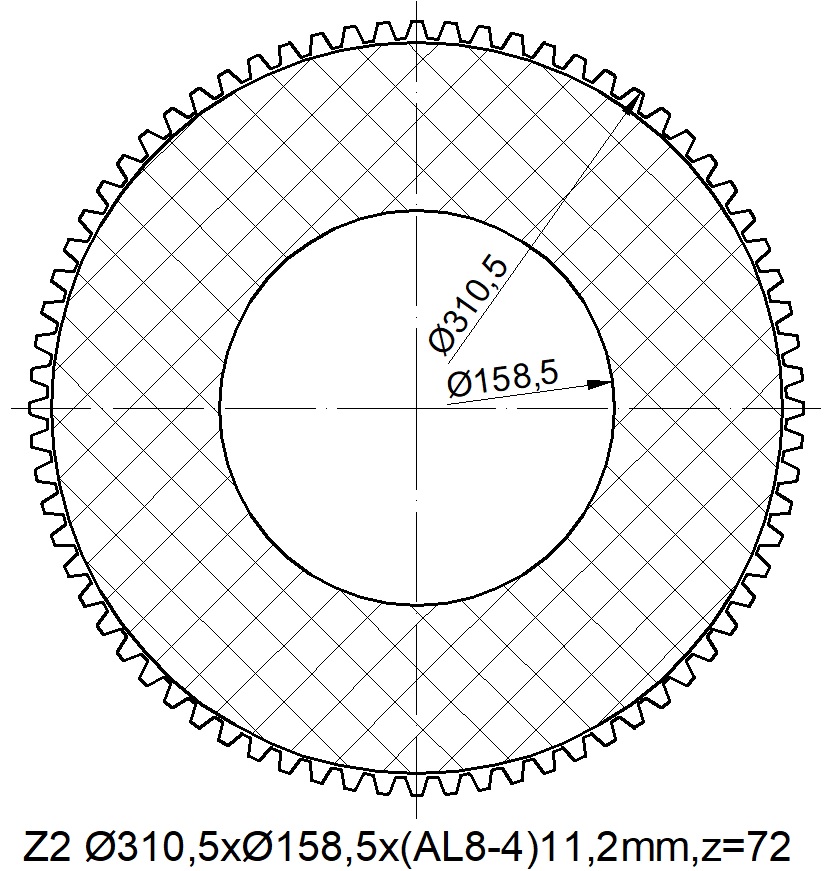

Ø310,5 x Ø190 x 11,2mm; z=72
Ø310,5 x Ø215 x 11,2mm; z=72
Ø357,2 x Ø199 x 16,5mm; z=88

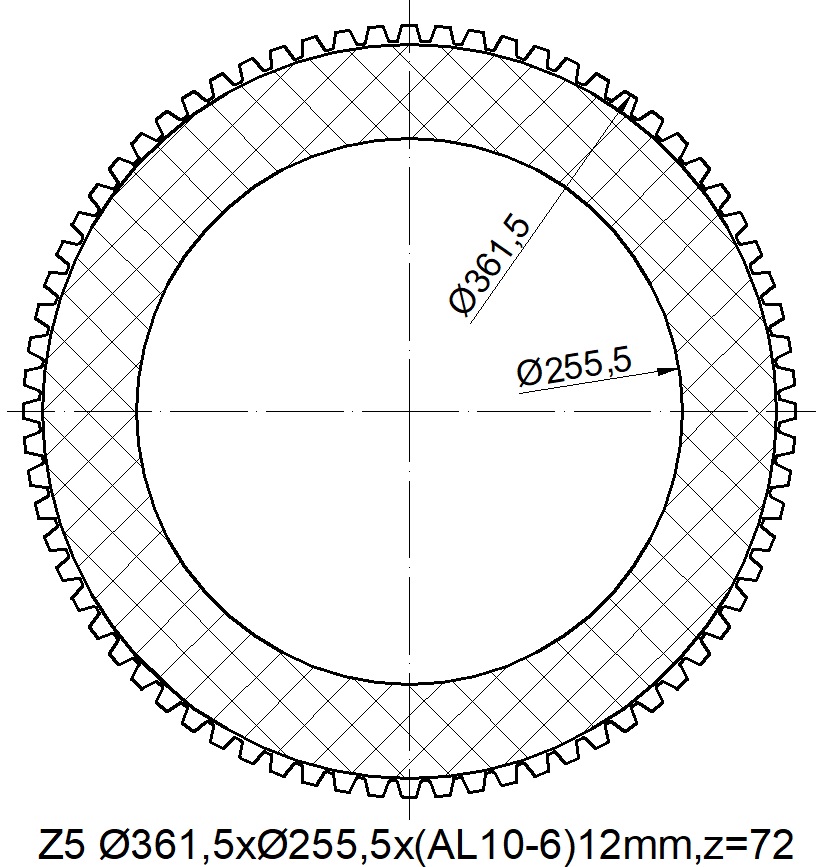

Ø361,5 x Ø255,5 x 12mm; z=72

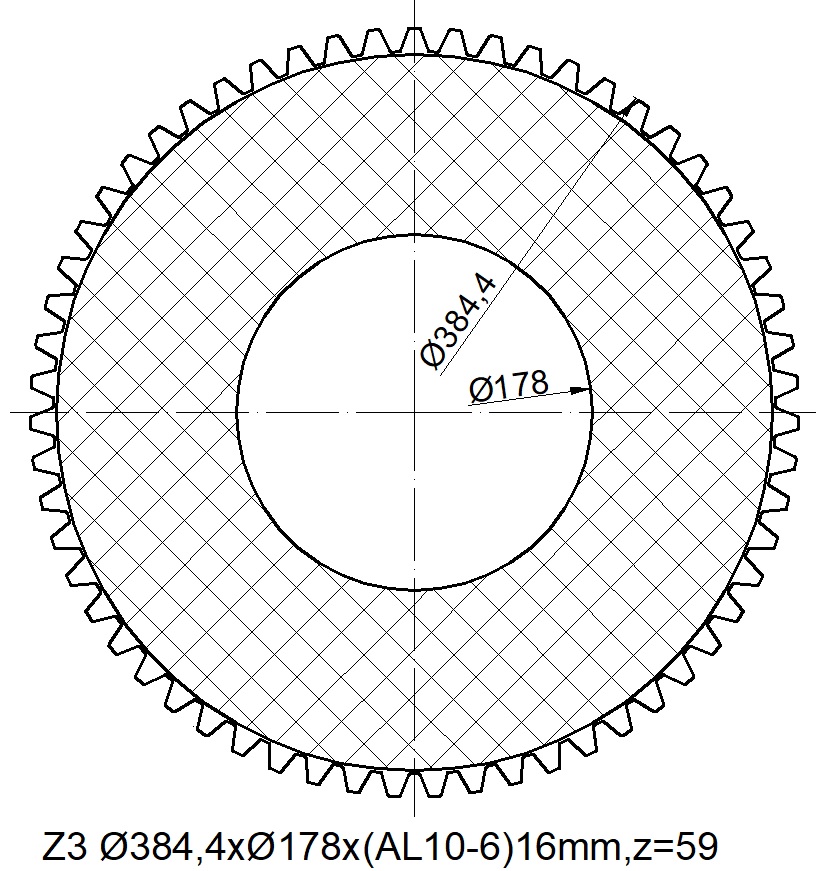

Ø384,4 x Ø178 x 16mm; z=59
Ø384,4 x Ø212 x 16mm; z=59

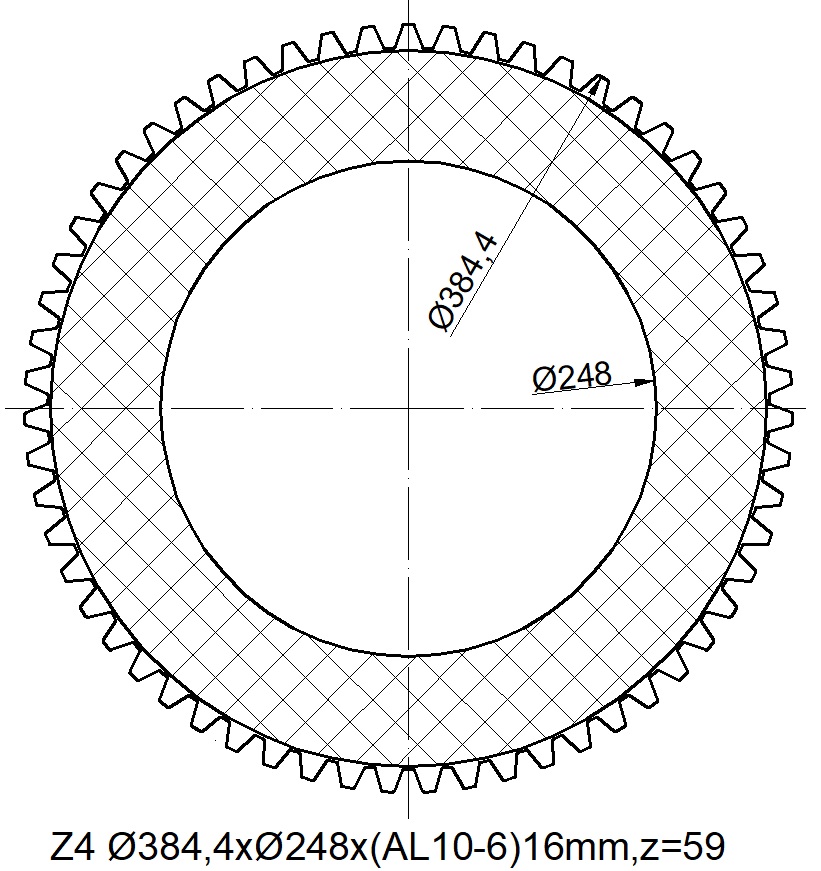

Ø384,4 x Ø248 x 16mm; z=59
Ø388 x Ø276 x 12mm; z=90

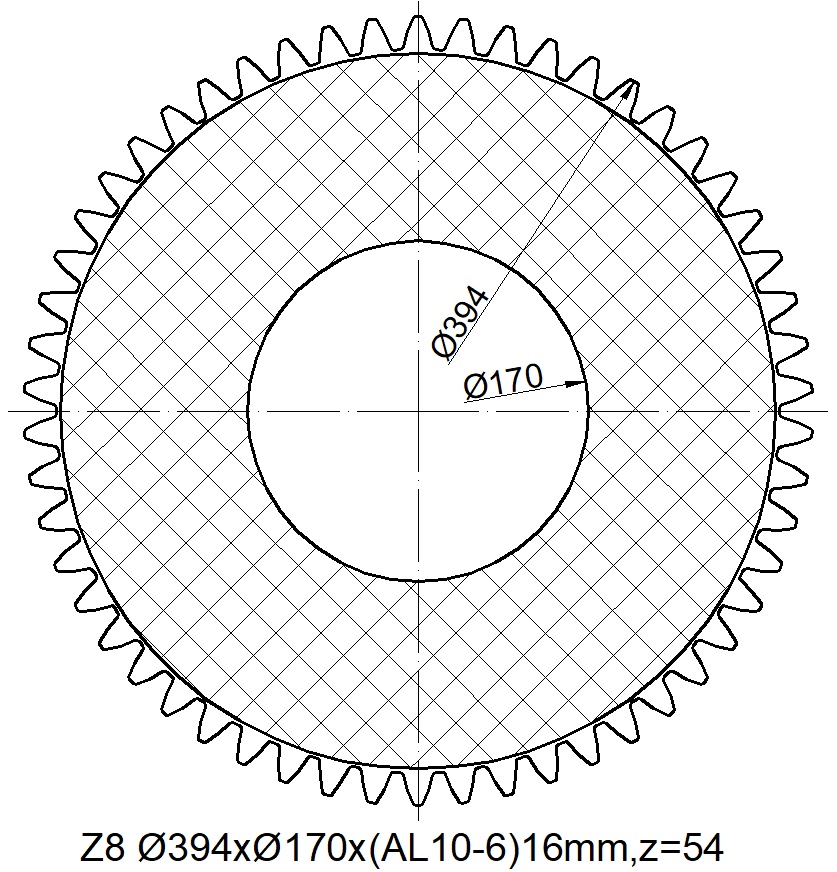

Ø394 x Ø170 x 16mm; z=54
Ø403 x Ø254 x 16mm; z=62
Ø439 x Ø284 x 16mm; z=100
Ø484 x Ø318,5 x 25,8mm; z=75
Ø559,1 x Ø395 x 18,3mm; z=78
Ø640 x Ø365 x 22,5mm; z=97
Czas wykonania zębatek: 3-5 dni w zależności od ilości.
